Műszaki leírás - kezelési és karbantartási utasítás

1. BEVEZETÉS

Ez a “HASZNÁLATI ÉS KARBANTARTÁSI” útmutató tartalmazza az összes olyan információt, amelyre a normál működés során szükség lehet. A berendezés kialakításának köszönhetően a részegységek egy egységet alkotnak és nagyon jól hozzáférhetőek karbantartás vagy javítás során.

A kezelési és szerelési utasítás tartalmát egyaránt ismerni kell az üzemeltetőnek, a karbantartónak és az üzem vezetőjének is.

A leírások és képek ehhez a dokumentumhoz tartoznak és tisztán bemutató jelleggel készültek.

2. A berendezés funkciói és előnyei

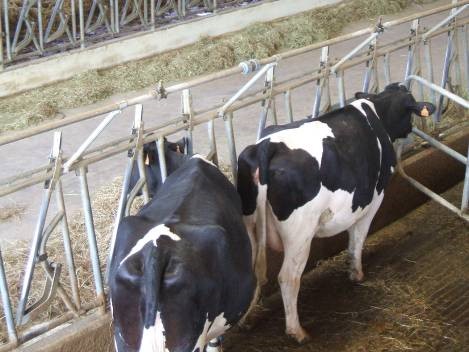

A berendezés biztosítja az istálló légterének párásítás által történő hűtését.

Elektromos vezérlő szekrényből működtethető beállítások a klimatizáláshoz:

• Főkapcsoló: a szekrény oldalán lévő kapcsoló, használni vészleállítás, karbantartás, téli időszak és egyéb szerelési munkálatok során szükséges
• Időzítő kapcsoló: a szekrény belsejében lévő időzítő feladata: beállítani azon időszakokat, amikor a ventilátoroknak valamint a párologtatásnak működni kell.
  A szekrény belsejében egy időrelé található, amelyen két időzítő van:
  - a felső időzítő azon időintervallumot adja meg, amelyen belül  a ventilátornak működnie kell/ ajánlott érték 15 - 20 perc /
  - az alsó időzítő a vízszelep ill. az effektív  párologtatási időszakaszt adja meg, amíg a víz kipermetezését tervezzük / ajánlott érték 4-5 perc, ha túl nagy a páratartalom, állítani kell az időzítőn /
• Hőfok szabályzó: a szekrény külsején lévő hőfok érzékelő - és szabályzó , beállítását a mellékelt műszaki leírás tartalmazza

ajánlott beállítási érték a ventillátorra: + 25 C˚

ajánlott beállítási érték a párologtatásra: + 28 C˚

3. MŰSZAKI PARAMÉTEREK

A berendezés az alábbi fő egységekből áll:

• Hidrofor vízellátó berendezés:
• Porlasztó szórófej:

• Vezérlő szekrény:

4. TILTÓ ÉS ÁLTALÁNOS FIGYELMEZTETŐ RENDELKEZÉSEK

Kérjük, vegye figyelembe és tartsa be ezeket az általános és tiltó rendelkezéseket

1. Ellenőrizze, hogy a berendezés minden alkatrésze sérülés mentesen érkezett-e. Amennyiben hiányosságot vagy sérülést tapasztal, azonnal lépjen kapcsolatba a forgalmazóval (Dairy-Dav Kft.)
2. Ellenőrizze, hogy a hely, ahová a berendezést telepítik, megfelel-e az Európai Unió biztonsági előírásainak.
3. Az elektromos bekötéseket csak szakképzett, arra jogosult személy végezheti el. A gyártó  mindazonáltal nem felelős az elektromos bekötésekért (kövesse a motoron lévő címkén található utasításokat).
4. Még üzembe helyezés előtt kötelező megismerni a használati és kezelési utasítás tartalmát, hogy megértse a gép működési elvét.
5. A berendezés minden indítása előtt bizonyosodjon meg arról, hogy az erőátviteli alkatrészek védőburkolata megfelelően le van-e zárva; TILOS eltávolítani a védőburkolatot a berendezésről,  vagy nyitott állapotban működtetni  ill. működés közben felnyitni.
6. Minden olyan forgó alkatrészre, amely gyárilag nincs ellátva védőburkolattal, az üzemeltetőnek kell felszerelni azt, a helyi előírások figyelembevételével.
7. A gyártó nem vállal felelősséget a berendezésen végzett módosításokért. TILOS a berendezés nem rendeltetésszerű  használata (mint például: kémiai anyagok használata, amelyek komoly károsodást okozhatnak a berendezésben).
8. Működés közben a berendezést ne kapcsolja le az elektromos áramról.
9. Illetéktelen személyeknek a berendezést üzemeltetni TILOS.
10. Karbantartási munkálatokat, javításokat és bármi más munkálatot a gép működése közben elvégezni TILOS. Mielőtt bármilyen karbantartási vagy javítási munkálatba kezdene, húzza ki az elektromos összeköttetéseket és kapcsolja le a fő áramelosztó kapcsolóját az áramütés elkerülés érdekében.

5. BEÜZEMELÉS ÉS TESZT

A hidrofor beüzemelése előtt bizonyosodjon meg arról, hogy a berendezés telepítése rendben befejeződött-e, a rögzítés és a csatlakozások a rendszerhez megfelelőek-e. Összefoglalva:

1. A használati utasítás áttanulmányozása után legyen egy átfogó képe a berendezés működéséről.
2. A telepítés fázisai rendben lezajlottak, a berendezést megfelelően rögzítették (győződjön meg arról, hogy a szeparátor stabil).
3. Az elektromos vezetékeket megfelelően kötötték be, a dobozokat megfelelően lezárták.
4. Győződjön meg a ventilátor forgás irányáról.

Figyelmeztetés:

Mielőtt elindítja a berendezést olvassa el a

„TILTÓ ÉS ALTALÁNOS FIGYELMEZTETŐ RENDELKEZÉSEK „

című bekezdést ebben a használati és karbantartási útmutatóban

Mielőtt végleg üzembe helyezi a berendezést, még egyszer figyelje meg, nem tapasztalható-e a normálistól eltérő működés - például: hangos zajok, szabálytalan forgás, vibráció stb.

6. MŰKÖDÉSI ÉS BIZTONSÁGI ELŐÍRÁSOK

1. Ajánlott a berendezést megfelelően megvilágított helyre telepíteni.
2. Ajánlott, hogy a berendezést csak felnőtt hozzáértő személy kezelje, gyerekek ne férhessenek a gép közelébe.
3. Ne végezzen javítást vagy beállítást, amikor a berendezés dolgozik, vagy amikor áram alatt van.
4. Ajánlott a berendezést a biztonsági burkolattokkal működtetni a megelőző bekezdésben található leírások alapján, kerüljük a forgó részekkel való közvetlen kapcsolatot. Ne rongálja és távolítsa el a biztonsági burkolatot.
5. A karbantartás alatt a berendezés teljesen üres és áramtalanított legyen.
6. Bizonyosodjon meg arról, hogy a motor a burkolaton lévő nyílnak megfelelő irányba forog.
7. Győződjön meg róla, hogy az elektromos csatlakozások az eső ellen kellően védettek.

7. HIBAKERESÉS ÉS PROBLÉMA MEGOLDÁS

1. A hővédő kapcsoló túlterhelés esetén leállítja a motort, hogy megvédje a leégéstől:

   - bizonyosodjon meg arról, hogy a kapcsolót megfelelően kalibrálták-e, szükség esetén állítsa be a megfelelő küszöb értéket;
   - bizonyosodjon meg arról, hogy az elektromotor csatlakozások megfelelőek, ellenkező esetben pótolja;
   - bizonyosodjon meg arról, hogy az elektromotort a megfelelő eszközökkel szerelték, ellenkező esetben pótolja;

Hajtsa végre az előzőekben említett lépéseket a biztonságos működés érdekében az elektromos berendezéseket is beleértve.

8. KARBANTARTÁS ÉS JAVÍTÁS

FIGYELMEZTETÉS:
Minden karbantartás vagy javítási művelet során meg kell szakítani az áramellátást.

1. A vízporlasztó berendezésen időszakosan ellenőrizni kell a fúvókatartóban lévő szűrőbetétek tisztaságát.
2. Téli leálláskor a csővezetéket vízteleníteni kell a fúvókákon keresztül az alábbiak  szerint: a csővezetékek végén lévő leeresztő csonkot leszereljük és légkompresszorral kinyomatjuk a vizet.

Az karbantartási és javítási munkálatokat lehetőleg a szerviz által kijelölt szakember végezze el, a tartalék alkatrészeket a gyár biztosítja.

A használati és kezelési útmutató ellátja Önt az általános működéskor fellépő problémák lehetséges megoldásaival. Komolyabb működési zavar esetén feltétlenül lépjen kapcsolatba a forgalmazó által kijelölt szerviz szakembereivel.

A berendezés tisztításához savas és lúgos tisztítószer alkalmazása tilos!

EU megfelelőségi nyilatkozat:

A gyártó igazolja, hogy az általa gyártott, forgalmazott berendezés, termék megfelel a biztonsági, egészségügyi és természetvédelmi előírásoknak, melyeket a következő direktívák tartalmaznak: 98/37/ECC;  2006/42/EK; 16/2001 (III.3) FVM rendeletben foglalt mezőgazdasági biztonsági EU megfelelőségi nyilatkozat:

Szerviz és garancia ellátó:

Dairy- Dáv Kft.
H-4002 Debrecen Kádár dűlő 28/b
Tel./Fax: +36-52/310-931;
Email: info@dairy-dav.hu;
www.dairy-dav.hu
